制氧设备工艺流程简述

VPSA制氧系统主要由鼓风机、真空泵、切换阀、吸附器和氧气缓冲罐组成。原料空气经吸入口过滤器除掉灰尘颗粒后,被罗茨鼓风机增压至0.45barg而进入其中一只吸附器内。吸附器内装填吸附剂,其中水分、二氧化碳、及少量其它气体组分在吸附器入口处被装填于底部的活性氧化铝所吸附,随后氮气被装填于活性氧化铝上部的沸石分子筛所吸附。而氧气包括氩气为非吸附组分从吸附器顶部出口处作为产品气排至氧气缓冲罐。
    当该吸附器吸附到一定程度,其中的吸附剂将达到饱和状态, 此时通过切换阀,首先经过一均压降压过程,将吸附塔死空间内的部分氧气回收,同时将吸附塔压力降至微负压,再利用真空泵对之进行抽真空(与吸附方向相反),真空度为-0.50barg。已吸附的水分、二氧化碳、氮气及少量其它气体组分被抽出并排至大气,吸附剂得到再生。
    VPSA的每个吸附器都交替执行以下步骤:---吸附---解吸---冲压



制氧设备控制系统介绍

为了保证设备长期安全可靠地运行和操作简单方便,本装置采用控制柜PLC+工控机服务器控制方式,设置单键自动开车按钮及自动停车按钮,并设有紧急停车按钮,以备安全生产。控制柜设在现场,设有开停车及紧急停车按钮,可实现现场控制,内置西门子S7-300系列PLC。工控机可远程控制,由工业级主机研祥IPC-800系列+DELL22寸液晶屏组成

在工控机上设有手动/自动开停车等控制项,显示工艺流程,运行参数及报警指示,用于系统工程组态目的,如控制回路组态,画面生成,报表生成等,以及过程趋势和参数整定等。配置在线氧气纯度分析仪表和流量显示仪表,本套设备操作简单,开停方便,全套设备一键开停机,并有完善的报警停车系统。

本套系统预留通讯接口,可与工厂上一级控制站通讯。



技术特点

套变压吸附制氧设备采用双塔低压吸附真空解吸流程,低能耗,高效率。该流程采用标准变压吸附制氧流程,9个高频切换阀门(两个送风;一个风机旁通;两个真空解吸;一个真空旁通;两个产气阀;一个均压阀),所有阀门都是开关阀,无需调节。

采用鼓风机旁路阀设置,而不是出口放空阀,使得吸附塔送风曲线为弧形而不是梯形,更节能。

罗茨式鼓风机及罗茨式真空泵采用双出轴电机一拖二配置,占地面积小,电机利用率提高。湿式罗茨真空泵采用专利技术自吸式上水系统,可防止密封水少真空度不足或密封水多转子冲击的问题,节约密封水用来,使设备更安全。

采用专利技术机械压紧装置,确保分子筛在吸附塔内无蠕动,采用上气流分布器,减少均压时对分子筛的冲击,避免分子筛的粉化。

采用我公司开发的工控机操作软件,可实现互联网远程监控和操作,当设备故障时,我公司可进行远程诊断。

高频切换蝶阀配双层不锈钢波纹管,减少管道震动对阀门的影响,延长阀门使用寿命,而且方便更换检修。

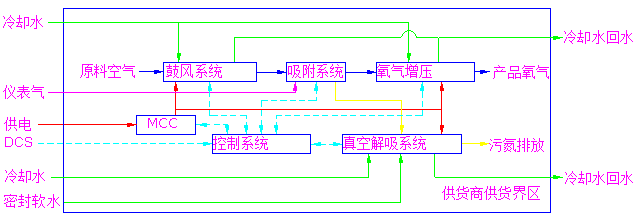

制氧设备系统组成及界区

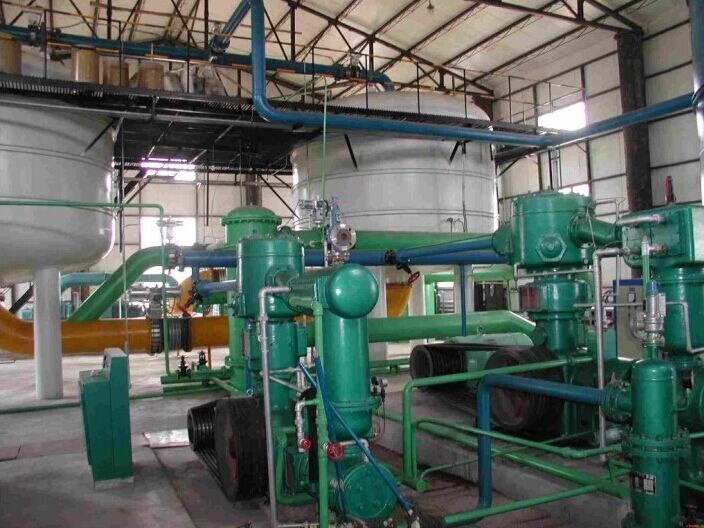

真空解析制氧机组(图1)

界区划分:冷却水密封水送至界区外1米;电缆进线接至制氧站进线柜端子;仪表气送至界区外1米;产品氧气管接至氧气储罐出口。

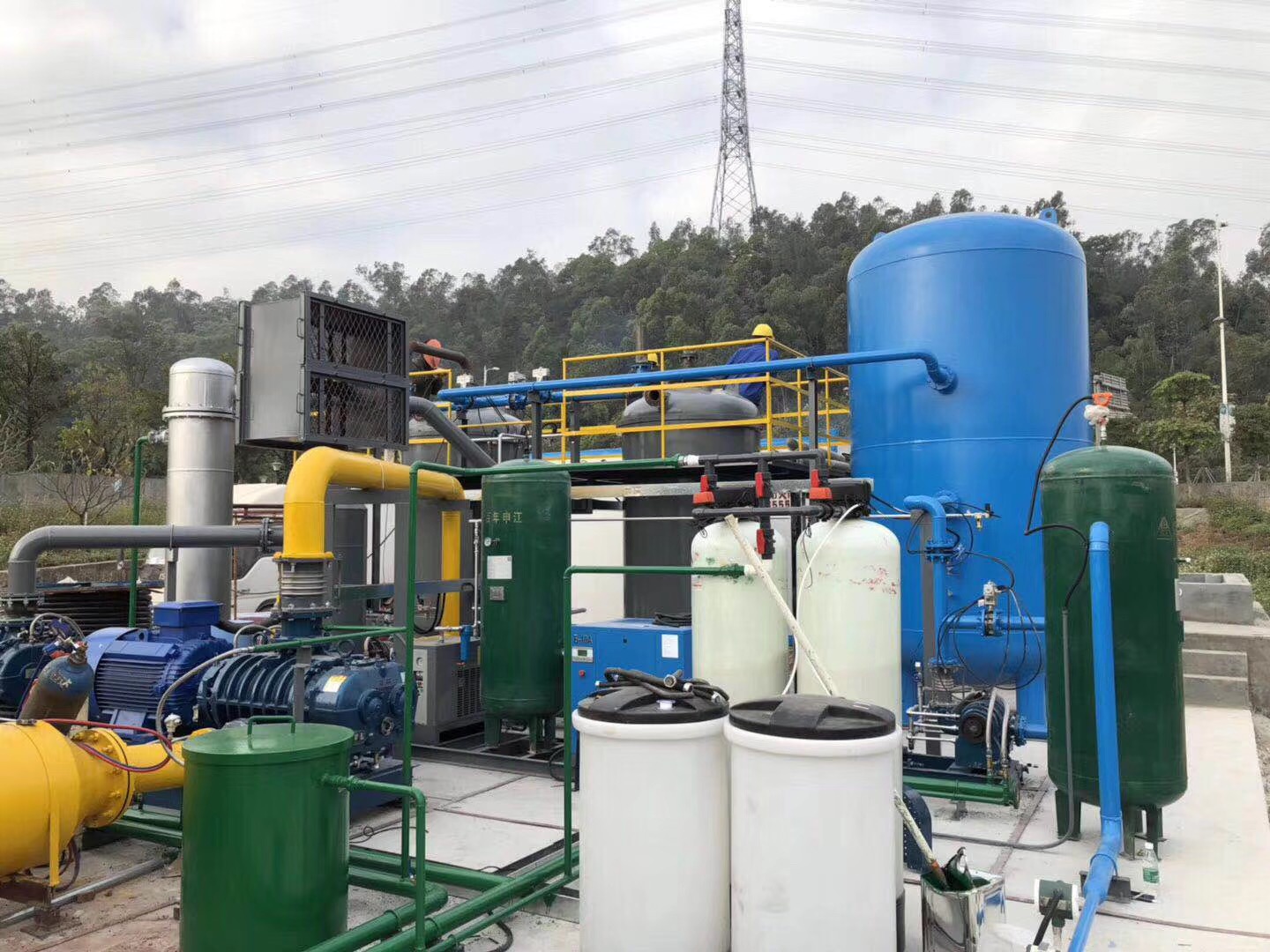

真空解析制氧机组(图2)
